BESCHREIBUNG

Basisinformation

Modell Nr.	CUA/CFA
Typ	Kreisförmiges Zahnrad
Durchmesser	bis zu 885mm
Material	Gusseisen
Weg manipulieren	Robotik
Herstellungsmethode	Ausrüstung schneiden
Gezahnte Portionsform	Stirnradgetriebe
Transportpaket	Sperrholzgehäuse oder Stellkäfig
Spezifikation	ISO9001: 2008
Warenzeichen	SGR
Herkunft	China
HS-Code	8483409000
Produktionskapazität	400 Stück/Monat

Produktbeschreibung

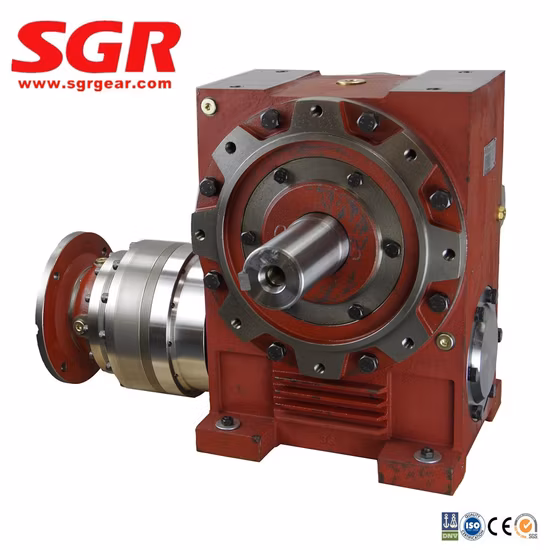

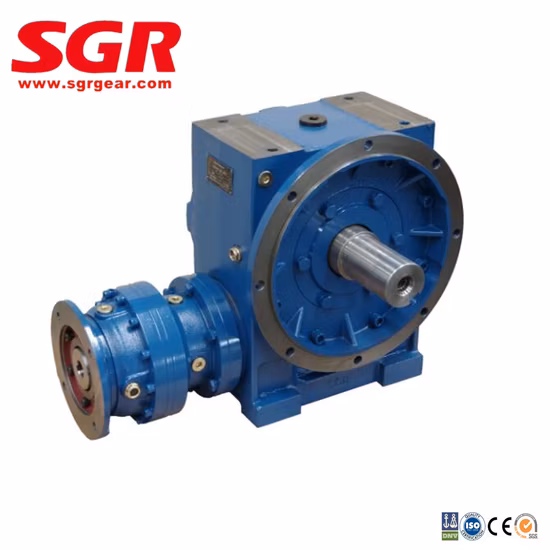

Schneckengetriebe / doppelt umhüllendes Schneckengetriebe / Kombinationsgetriebe

Produktbeschreibung

Merkmale des Sgr-Schneckengetriebes mit hoher Effizienz und geringem Geräuschpegel: Bei einem Hersteller von Schneckengetrieben, Schneckenuntersetzungsgetrieben, Schneckengeschwindigkeitsreduzierern und Getriebemotoren stehen typischerweise drei bis elf Zahnradzähne in Kontakt mit der Schnecke, abhängig vom Übersetzungsverhältnis. Die erhöhte Anzahl der Zähne des angetriebenen Zahnrads, die mit der Schnecke in Kontakt stehen, erhöht die Drehmomentkapazität erheblich und erhöht auch die Stoßbelastungsbeständigkeit. Neben der Erhöhung der Anzahl der Zähne des angetriebenen Zahnrads, die mit der Schnecke in Kontakt stehen, vergrößert der Hersteller von Schneckengetrieben, Schneckenuntersetzungsgetrieben, Schneckengeschwindigkeitsreduzierern und Getriebemotoren auch die Kontaktfläche an jedem Zahnradzahn. Die tatsächlichen Bereiche des momentanen Kontakts zwischen den Schneckengewinden und dem angetriebenen Zahnradzahn sind Linien. Diese Kontaktlinien bewegen sich über die Fläche des Zahnradzahns, während dieser seine gesamte Eingriffszeit mit der Schnecke durchläuft. Die Berührungslinien bei doppelt umhüllenden Schneckengetrieben sind so konfiguriert, dass sie die Kraftübertragungsfähigkeit erhöhen und die Belastung jedes einzelnen Zahnradzahns verringern.

Datenblatt zum CUW-Schneckengetriebe mit doppelter Umhüllung:

Modell	ShaftDia. (mm)	Mittenhöhe (CUW)	(CUW) Abtriebswellendurchm.	Leistung	Verhältnis	Zulässiges Drehmoment	Gewicht
	(CUW) Eingabe Solid(h6)	(mm)	(mm)	(kw)		(Nm)	(KGS)
100	28	190	48	1,41~11,5	10 .25~ 62	683-1094	42
125	32	225	55	2,42~19,7	10,25 ~ 62	1170~2221	65
140	38	255	65	3,94~25,9	10,25 ~ 62	1555 ~ 3473	85
160	42	290	70	4,39~35,7	10,25 ~ 62	2143 ~4212	120
180	48	320	80	5,83~47,5	10,25 ~ 62	2812 ~ 5387	170
200	55	350	90	7,52 ~61,2	10,25 ~ 62	3624 ~6859	220
225	60	390	100	9,9~81,4	10,25 ~ 62	4872 ~ 9224	290
250	65	430	110	12,9 ~105	10 .25~ 62	6284~11892	380
280	70	480	120	16,9 ~ 138	10,25 ~ 62	8347 ~ 15820	520
315	75	530	140	22,5 ~183	10,25 ~ 62	11068~ 19450	700
355	80	595	150	30~245	10,25 ~ 62	14818 ~28014	1030
400	90	660	170	32,1 ~261	10,25 ~ 62	15786~29918	1400
450	100	740	190	42,6 ~347	10,25 ~ 62	20998~39881	1980
500	110	815	210	54,9 ~ 448	10,25 ~ 62	27097~51180	2700

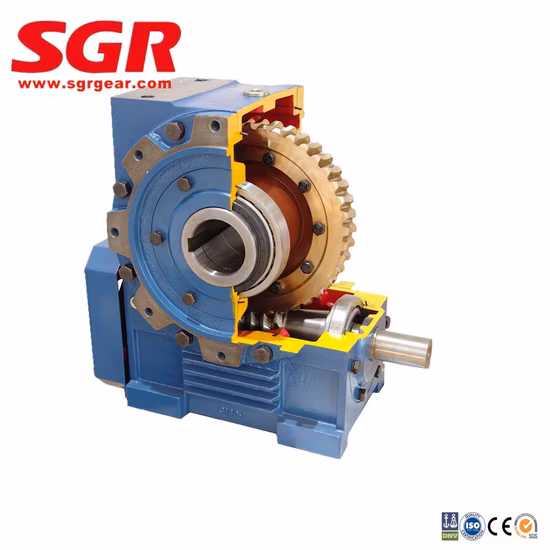

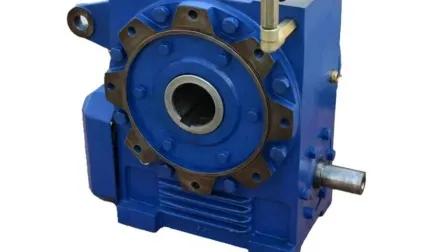

Abbildung des Doppelhüllen-Schneckengetriebes:

(Klicken Sie auf das Bild für weitere Informationen)

Verpackung & Versand

Paket :

SGR-Getriebe verwenden Standard-Holzgehäuse pro Getriebemotor | Getriebeeinheit.

Versand :

Je nach Kundenwunsch liefern wir Produkte mit verschiedenen Transportmitteln: Seeschifffahrt, Lufttransport/Express- oder LKW-Transport usw.

Sie vereinbaren, wir bedienen!

Unsere Dienstleistungen

Da alle unsere Aktivitäten DNV-ISO 9001 und SGS-zertifiziert sind, stehen wir für erstklassigen Service. Überlassen Sie die Betreuung Ihrer Getriebe unseren Dienstleistungen.

Schützen Sie Ihr Getriebe vor Verschleiß und Schleifen. Das SGR-Getriebe wandelt das Drehmoment zuverlässig und effizient um. Wir passen unsere SGR-Planetengetriebe, doppelt umhüllenden Schneckengetriebe, Stirnradgetriebemotoren, modular aufgebauten Stirnradgetriebe, Schneckengetriebe, Zykloidengetriebe usw. an Ihre Anwendung an und Ihre Bedürfnisse erfüllen. Diese Eigenschaften ermöglichen eine zuverlässige und sichere Lebensdauer von über 200.000 Betriebsstunden. Seit 1997 vertrauen unsere Kunden auf SGR-Getriebe. Mehr als 500.000 Getriebe unserer Getriebe sind weltweit zuverlässig im Einsatz, oft unter sehr rauen Bedingungen.

Unsere Ehre und unser Patent:

ÜBER UNS:

Shanghai SGR Heavy Industry Machinery (früher bekannt als Shanghai Great Wall Reducer) (sgrgear.en.made-in-china.com) verfügt seit seiner Gründung im Jahr 1996 über umfangreiche Erfahrung in der Entwicklung und Herstellung von Originalprodukten. Planetengetriebe der Marke SGR wurden mit Auszeichnungen ausgezeichnet „Science and Technology Advancement Prize“, verliehen von der National Speed ​​Reducer & Variator Industry Association.

Wir produzieren Planetengetriebe, planare Doppelmantel-Schneckengetriebe (Kegelschneckengetriebe), Kegelradgetriebemotoren, Schneckengetriebegetriebe, Schneckengetriebemotoren, Stirnradgetriebemotoren und viele andere Arten von Getriebeeinheiten. SGR-Getriebemotoren und -Getriebeeinheiten haben in verschiedenen industriellen Anwendungen zufriedenstellende Leistungen erbracht, darunter Metallurgie, Mineralien, Architektur, Schiffbau, Erdölkombination, Luftfahrt, Raumfahrt, Aufzugsführung, Textilmechanik, Zement, Pharmazie, Pumpen, allgemeine Mechanik und andere Bereiche.

Aufgrund der hohen Qualität und des wettbewerbsfähigen Preises sind SGR-Getriebemotoren und -Getriebeeinheiten auf dem heimischen Markt weithin willkommen und werden nach Südostasien, Mittelasien, Nordamerika und in europäische Länder usw. exportiert.

Mit dem hervorragenden Testprogramm hält das Unternehmen SGR stets auf dem neuesten Stand der Technologie der Welt. Wir haben bereits das DNV-ISO9001:2008-Zertifikat, SGS, CE usw. und ein Patent für ein Getriebe der Marke SGR erworben.

Wir haben fortschrittliches CAD und CIMS in Design und Fertigung eingeführt, was unseren Ingenieuren hilft, jedes Jahr 3–5 Serien neuer effizienter Produkte zu entwickeln. Alle Mitarbeiter in der Vertriebs- und Serviceabteilung sind bestens geschult, so dass Sie in unserem Unternehmen stets herzlich willkommen und verstanden werden.
